Πως μετράω το μέγεθος μιας βίδας;

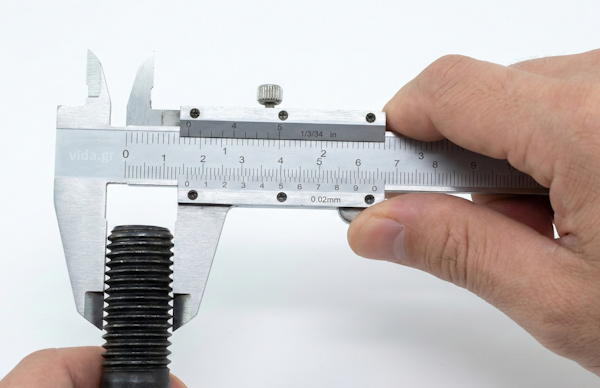

Ένα από τα βασικότερα χαρακτηριστικά στην επιλογή της βίδας που χρειαζόμαστε είναι οι διαστάσεις της και πιο συγκεκριμένα η διάμετρος, το μήκος και το σπείρωμα της. Για την μέτρηση της βίδας θα χρειαστούμε ένα όργανο μέτρησης το οποίο μπορεί να είναι ένα παχύμετρο βερνιέ ή ένας χάρακας υψηλής ακριβείας.


Πως μετράω τη διάμετρο μιας βίδας;

Η εξωτερική διάμετρος της βίδας μετριέται από την μία άκρη του σπείρωματος έως την άλλη συμπεριλαβανομένου του ύψους των σπειρωμάτων της. Εκφράζεται με το αρχικό Μ και θα τις βρούμε σε διάφορες διαστάσεις που αφορουν την διάμετρο σε χιλιοστά ή ίντσες ( Μ6 = Ø 6mm ).


Πώς μετράω το μήκος μιας βίδας;

Το μήκος της βίδας μετριέται διαφορετικά ανάλογα με τον τύπο της. Πιο αναλυτικά:

Στις εξάγωνες βίδες το μήκος μετριέται από το κάτω μέρος της κεφαλής της έως και το άκρο της.

Στις βίδες που το κάτω μερός της κεφαλής τους είναι φλατ, τότε μετράμε απο εκείνο το ίσιο σημείο μέχρι το άκρο τους.

Στις φρεζάτες βίδες έχουμε φλάτ κεφαλή και κωνικό κάτω μέρος. Σε αυτήν την περίπτωση μετράμε το συνολικό μήκος της βίδας απο το πάνω μέρος μέχρι και το άκρο της.

Οι βίδες οι οποίες διαθέτουν οβάλ κεφαλή αποτελούν μία εξαίρεση καθώς το μήκος του μετριέται απο το πιο φαρδύ σημείο της κεφαλής τους έως το άκρο τους.


Πως μετράω το βήμα του σπειρώματος;

Ένα επιπλέον χαρακτηριστικό στις βίδες είναι το βήμα του σπειρώματος το οποίο υποδεικνύει την απόσταση μεταξύ των δύο κορυφών της σπείρας και μετριέται με τη χρήση ενός σπειρόμετρου.





Τι είναι φρεζάτη βίδα;

Η φρεζάτη βίδα διακρίνεται απο το φλατ κωνικό κεφάλι της και είναι σχεδιασμένη για να μην εξέχει απο την επιφάνεια που τοποθείται.



Οι φρεζάτες βίδες χρησιμοποιόυνται σε πληθώρα κατασκευών οπού απαιτείται λείο αποτέλεσμα χωρίς εξοχές όπως πλαίσια πορτών, έπιπλα, δάπεδα κλπ.

Διατίθενται σε διάφορα σχέδια ανάλογα την εφαρμογή και το υλικό στο οποίο θα τοποθετηθούν. Για την εγκατάσταση τους πρέπει να προηγηθεί η αντίστοιχη φρέζα ώστε να φωλιάσει το κεφάλι της βίδας. Αυτό επιτυγχάνεται με την χρήση κοπτικού φρέζας.

Μερικές από τις βίδες που μπορείτε να βρείτε με φρεζάτο κεφάλι είναι οι παρακάτω:



Νοβοπανόβιδα  Τρυπανόβιδα Σταυρού
Κατσαβιδόβιδα Λαμαρινόβιδα Σταυρού
Άλλεν Αυτοδιάτρητη Σταυρού











Αντιστοιχία Torx σε χιλιοστά

Αντιστοιχία Torx σε χιλιοστά(mm)



ΑΡΣΕΝΙΚΑ
TORX MM TORX MM
T5 1,42 Τ35 6,08
Τ6 1,69 Τ40 6,65
Τ7 1,99 Τ45 7,82
Τ8 2,31 Τ50 8,83
Τ9 2,50 Τ55 11,22
Τ10 2,74 Τ60 13,25
Τ15 3,27 Τ70 15,55
Τ20 3,86 Τ80 17,58
Τ25 4,43 Τ90 19,95
Τ27 4,99 Τ100 21,16
Τ30 5,52



ΘΗΛΥΚΑ
E TORX MM
E4 3,86
Ε5 4,73
Ε6 5,74
Ε7 6,16
Ε8 7,52
Ε10 9,42
Ε11 10,08
Ε12 11,17
Ε14 12,90
Ε16 14,76
Ε18 16,70
Ε20 18,45
Ε22 20,18
Ε24 22,16
